俄制RPG-26型反坦克火箭筒

概 述

РПГ-26式72.5mm火箭筒是一种典型的不占编制的单兵便携式反装甲武器,它是在РПГ-22式72mm火箭筒基础上改进设计而成的,于1986年装备部队,主要用于摧毁轻型坦克、自行火炮、步兵战车、装甲输送车以及野战工事等。该火箭筒于1992年10月在希腊雅典举行的第七届防御武器博览会上首次展出,并已开始向外出口。

结构特点

1.火箭筒

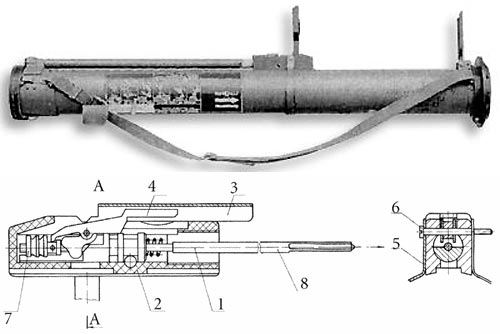

РПГ-26式火箭筒采用单筒式结构,发射筒兼作包装筒,一次性使用。发射筒由平纹玻璃纤维布浸涂树酯卷制而成,两端和中部有铝制加强圈,上面装有折叠式机械瞄准具和发射、击发机构,右侧有背带环和背带组件。出厂时,发射筒预先装好火箭破甲弹,两端用橡胶盂密封,由钢圈固定。发射、击发机构由按钮式扳机、扳机簧、击发杆、击发杆簧、导管、击针组件等组成。平时后瞄准器П形板将扳机掩盖起来,与带拉环的横向保险销一起,作为贮存、运输和携行过程中的双保险装置,以确保使用安全。发射时,扣住拉环,拨出保险销,竖起后瞄准器П形板,则击发杆簧处于压缩状态,按压扳机,即可射击。从携行状态到战斗状态的转换时间只需6s。

2.瞄准装置

该火箭筒采用简易折叠式机械瞄准具,前瞄准器是个框形窗,内有3个三角形准星,由上至下分别对应50m、150m、250m的射程。后瞄准器是个П形板,板上有觇孔,并装有简单的温度补偿装置。

此外,该火箭筒还配有放大率2.5倍、视场12°的光学瞄准镜。

3.弹药

该火箭筒配用破甲火箭弹,其战斗部采用空心装药结构,由铝合金弹体、风帽以及主副药柱和铜药型罩等组成,炸高约227mm,大于3倍口径,垂直破甲厚500mm。压电引信由头部压电机构和底部机构两部分组成,最大发火角75°。发动机燃烧室和喷管用高强度铝合金制成,高燃速推进剂采用毛刷式装药结构,药管由弹性胶粘结在固药板上,燃烧时间短。

性能数据

口径---------------------------------------------------------72.5mm

火箭筒长-----------------------------------------------------770mm

火箭筒战斗总质量---------------------------------------------2.9kg

火箭筒质量---------------------------------------------------1.1kg

配用弹种-----------------------------------------------------破甲弹

弹径---------------------------------------------------------72.5mm

弹长约-------------------------------------------------------640mm

弹质量-------------------------------------------------------1.8kg

直射距离-----------------------------------------------------200m

有效射程-----------------------------------------------------250m

破甲厚度-----------------------------------------------------250mm/60°

瞄准装置------------------------------------------------------机械瞄准具,光学瞄准镜
